Materiales tratados:
Integración de funciones: secado, molienda, separación y transporte
Áreas de aplicación:

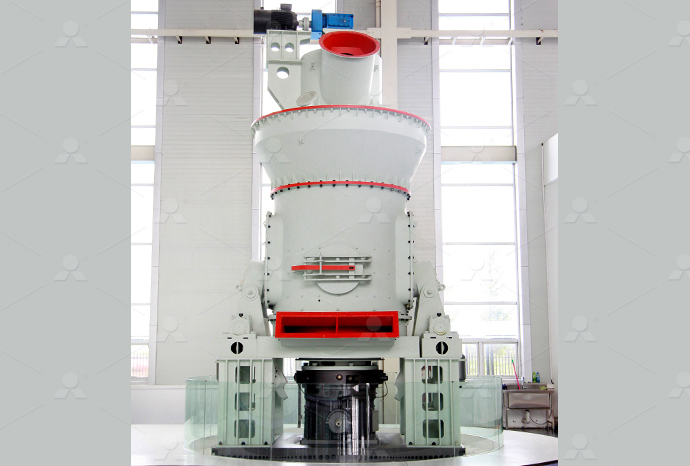

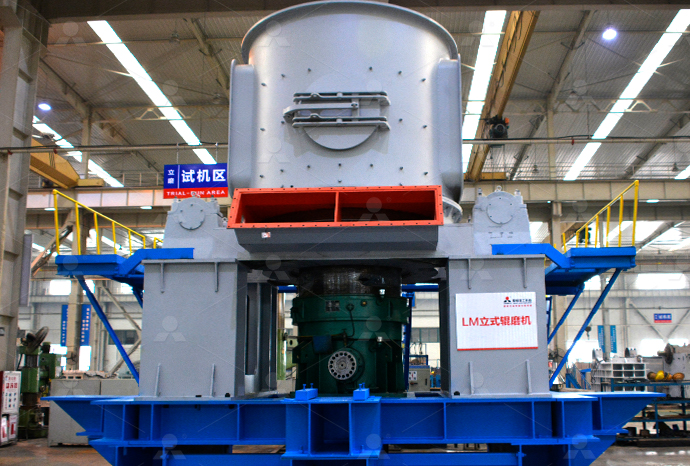

El Molino de Rodillos Verticales se aplica ampliamente en las industrias del cemento, química, carbón y energía eléctrica. Se ha convertido en el equipo principal en la industria de molienda.
Capacidad por unidad: 10-400 T/H
Finura de procesamiento: 0,84-0,037 mm
Ventajas Técnicas
- Integra trituración, secado, molienda y clasificación
- Diseño compacto, huella mínima en el suelo
- Puede instalarse en exteriores, reduciendo los costos
- Control remoto a través de sistema automatizado

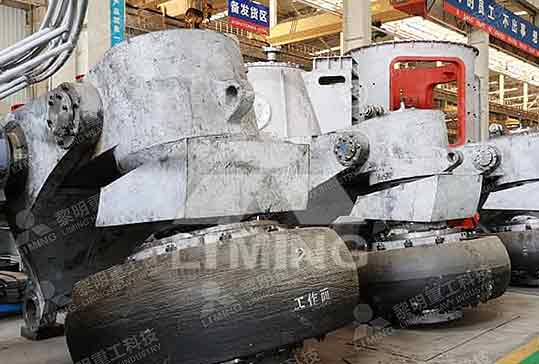

- Brazo giratorio con cilindro para un fácil reemplazo de rodillos y placas
- Minimiza los tiempos de inactividad
- Trituración por rodillos sobre plataforma, ahorro de energía
- Sin contacto directo entre rodillos y placa → vida útil prolongada
- Contact direct y repetido entre aire caliente y materia
- Temperatura del aire ajustable
- Tiempo de estancia corto en el triturador
- Control preciso de la granulometría y composición química
- Vibraciones y ruido reducidos
- Sistema hermético bajo presión de vacío
- Ninguna emisión de polvo
- De acuerdo con las normas ambientales
Principio de funcionamiento

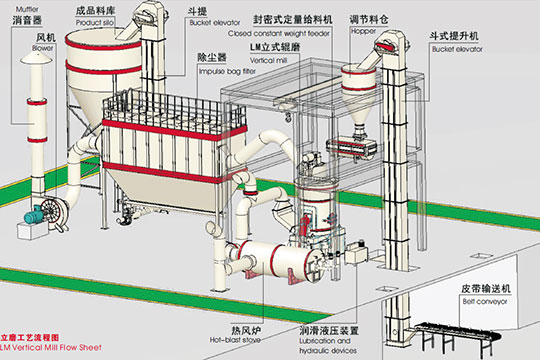

El motor principal acciona el disco de molienda en rotación a través de un reductor, mientras que el aire ingresa al molino por el orificio de admisión. Los materiales son introducidos en el centro del disco de molienda por la tolva de alimentación de tornillo. Bajo la acción de la fuerza centrífuga, los materiales se desplazan uniformemente desde el centro hacia el borde del disco. Cuando atraviesan la zona de molienda de los guijarros en el disco, son triturados por los guijarros de molienda: los trozos grandes son triturados directamente, mientras que las partículas más finas son comprimidas para formar una capa de material que permite la molienda interpartícula.
Los materiales triturados continúan desplazándose hacia el borde de la plataforma hasta ser arrastrados por el potente flujo de aire en el nivel del anillo de aire. Las partículas más gruesas caen sobre la plataforma para ser trituradas nuevamente. Cuando el flujo de aire cargado de partículas pasa por el separador ubicado en la parte superior, las paletas del separador devuelven las partículas gruesas a la plataforma para un nuevo triturado, mientras que las finas aceptables son transportadas por el flujo de aire fuera del molino y recolectadas por el sistema de recolección de polvo. La polvo recolectado constituye el producto final del molino vertical.
Los trozos de hierro y otras impurezas presentes en el material, debido a su gran peso, no pueden ser levantados por el aire. Entonces caen en la cámara inferior del molino, donde son raspados por la placa raspadora ubicada debajo del plato de molienda y evacuados por el orificio de descarga de escorias.
