Materiales tratados:
Pequeña superficie ocupada y menor consumo de energía
Áreas de aplicación:
Capacidad por unidad: 7-100T/H
Finura de procesamiento: 38-65mm
Ventajas Técnicas
estructura tridimensional, autónoma desde material en trozos hasta polvo terminado; Integra trituración, secado, molienda, clasificación y transporte en un diseño compacto.
el aire caliente está en contacto directo con el material dentro del molino y se mejora la capacidad de secado; Los rodillos de molienda trituran el material molido directamente sobre el disco de molienda, lo que reduce el consumo de energía.
a través de la presurización hidráulica, se puede aumentar la fuerza de molienda, aumentando así la producción y mejorando la eficiencia de molienda; La molienda y la selección de polvo pueden funcionar al mismo tiempo.
de acuerdo con los diferentes requisitos de tamaño de partícula del producto terminado, el separador de polvo adopta un separador de polvo de jaula y un separador de polvo de rotor cónico respectivamente para mejorar la precisión de la selección de polvo.
estación de aceite independiente, con sistema de protección automática de la presión del aceite y la temperatura del aceite, hace que el funcionamiento de todo el conjunto de equipos sea más seguro y confiable, larga vida útil, fácil de mantener.
todo el sistema funciona bajo presión negativa, y toda la máquina funciona bajo presión sellada y negativa, sin desbordamiento. Colector de polvo por impulsos de caja de gas recoge los productos terminados.
Principio de funcionamiento
El molino vertical de escoria es un tipo de equipo de molienda de barrido de aire de presión negativa, que seca la escoria y muele la escoria.

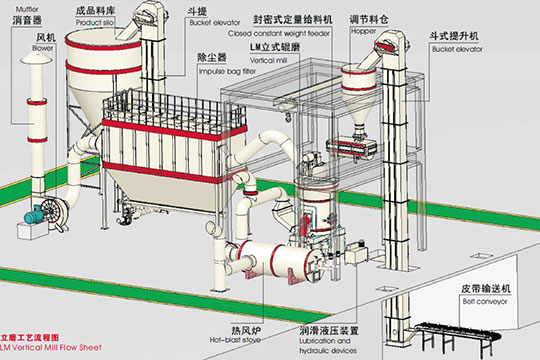

Cuando funciona, el motor principal impulsa el disco de molienda para que gire a través del reductor y, al mismo tiempo, el aire caliente ingresa al cuerpo del molino vertical desde la entrada de aire, y el material cae en el centro del disco de molienda desde el puerto de descarga, bajo la acción de la fuerza centrífuga, el material se mueve uniformemente desde el centro del disco de molienda hasta el borde, y cuando pasa a través del área de la mesa del rodillo de molienda en el disco de molienda, es triturado por el rodillo de molienda, y el material grande se tritura directamente, y el material de grano fino se exprime para formar un lecho de material para la trituración intergranular. Cuando el material en el flujo de aire pasa a través del separador superior, bajo la acción de las palas del rotor, las partículas gruesas regresan al disco de molienda para su molienda, y el polvo fino calificado se muele junto con el flujo de aire, y es recogido por el colector de polvo del sistema, y el polvo es el producto del molino vertical. Cuando el hierro y otros artículos diversos mezclados con el material se mueven al borde del disco de molienda con el material, no pueden ser volados por el viento debido a su propio peso pesado, y caen a la cavidad inferior del molino y son raspados en el puerto de descarga de escoria por la placa raspadora instalada en la parte inferior del disco de molienda y descargados fuera de la máquina.
